多層小區在選用無負壓管網自動增壓給水設備時怎樣設置調速比

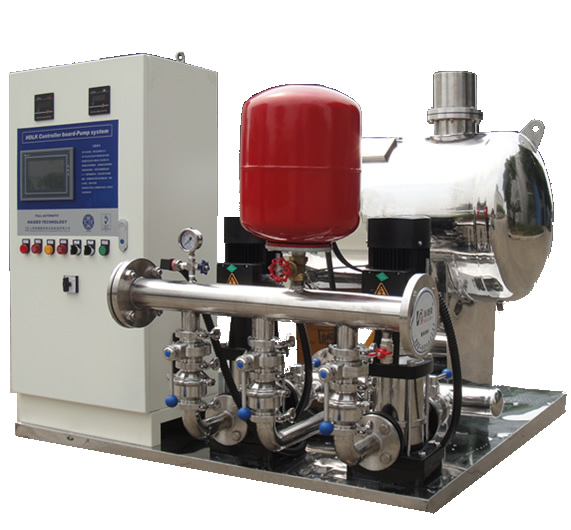

      有一類無負壓管網自動增壓給水設備是在水泵吸水管一側設一調節水箱，由城市水源接入的引入管，一邊與水泵吸水口相連，一邊與水箱進水浮球閥進口相連；水泵吸水管一邊與城市水源接入管連接，另一邊與水箱出水管相連。由城市引入管的壓力傳感信息控制城市引入管和水箱出水管上的閥門。在城市引入管供水壓力達到設定壓力時，關閉城市引入管，開啟水箱出水管的閥門，加壓泵吸取水箱儲水向系統供水，以確保城市水壓控制在一定的允許范圍之內并向室內系統不間斷供水。這樣的控制方式就不局限于無負壓的概念了，它比無負壓又進了一步。用無負壓給水設備這個名稱已不能反映此設備的使用功能了，所以采用無負壓管網自動增壓給水設備的名稱比較科學。

       但是，在選用無負壓管網自動增壓給水設備時，應當注意水泵的實際工況對供水安全和節能效果的影響。如水泵從調節水箱吸水時，水泵的揚程必須滿足最不利用水點的壓力，而當由城市管網串連加壓時，由于城市管網的余壓，調頻泵組的實際揚程要比前者小。如前所述，若城市管網控制的最低壓力為0.2MPa,則由城市管網串連加壓要比由調節水箱吸水降低20m揚程，這時控制器就自動調低供電頻率，變頻泵的轉速自動降低。根據變頻控制器生產企業的介紹，當變頻器驅動水泵工作時，頻率等于或小于25Hz時水泵就不出水了。眾所周知，變頻泵的轉速與供電頻率是成正比的，所以正常運行的最低頻率應大于工頻的50%，也就是說變頻泵的允許轉速不應低于工頻轉速的50%。水泵相似定理的轉速與揚程的關系式：

H1/H= n1 /n2 （1）

式中：

H1—調速后的水泵工作揚程（m水柱）；

H2—工頻泵的設計工作揚程（m水柱）；

n1—調速后的水泵轉速（rpm）；

n2—工頻泵的水泵轉速（rpm）；

由（1）式可得，當轉速比為0.5時，調速前、后的揚程關系為：

H1=H2(0.5)2=0.25H2 （2）

      這就是說，當H1小于0.25H2時水泵就不能供水了。如城市的供水壓力為Y（m水柱），按（2）式，即H2-Y應大于0.25H2，則調頻泵的設計最低設計工況H2應大于1.33Y（m水柱），變頻泵的控制器應在頻率等于25Hz時發出報警并延時運行，為工作人員進行緊急處理贏得時間，避免突然停水事故。為能確保變頻泵的正常供水，特別是對所需升壓值不高的多層小區無負壓管網自動增壓給水設備，在設備選用時對變頻泵可能發生的最低轉速應當特別關注，以確保系統的供水安全。
