雙控開關接線圖在裝修中對水電工的指導性2017

一、什么是雙控開關

1、雙控開關的種類
    雙控開關因為控制面板上開關按鈕的不同可以分為單聯雙控開關、雙聯雙控開關、三聯雙控開關，按照聯數的增加接線困難也會遞增，這個時候一張全面的雙控開關接線圖就能幫上大忙了，下面就逐一來闡述這三種雙控開關的原理、接法和接線圖。

2、什么是雙控開關
    首先我們先了解什么是雙控開關，雙控開關是指對某個設備進行兩個地方的分別控制，比如如果是照明燈，那有在客廳進門控制客廳燈光的，你到了臥室要睡覺的時候再跑去客廳關燈就累了，在臥室你可以也安一個開關對客廳燈進行控制。同樣在工廠里面對某個電機進行兩地控制都是很平常的事情，所以雙聯雙控就是指不地方的兩個面板上各兩個鍵，共控制兩個電源達到在不同地方可以控制同一設備(如，照明燈)。

二、單聯雙控開關接線圖(含原理和接線方法)

1、單聯雙控開關接線圖

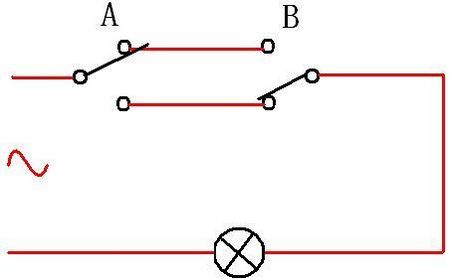

                                單聯雙控開關接線圖

2、單聯雙控開關原理
    單聯雙控開關實際上就是兩個單刀雙擲開關串聯起來后再接入電路。每個單刀雙擲開關有三個接線端，分別連著兩個觸點和一個刀。

3、單聯雙控開關接法
    把兩個單刀雙擲開關的兩個觸點分別相連，即開關1的觸點1與開關2的觸點1相連，開關1的觸點2與開關2的觸點2相連，然后兩個開關的刀做為整個開關的兩端接入電燈的兩端。這樣當開關1和2的刀同時接打向各自觸點1或同時打向觸點2時，電路接通，則燈亮。若兩開關的刀一個打向觸點1而另一個打向觸點2時，電路不通，則燈滅。因此兩個開關都可以控制燈。兩個開關可以放在樓梯的上下兩端，或走廊的兩端，這樣可以在進入走廊前開燈，通過走廊后在另一端關燈，既能照明，又能避免人走燈不滅而浪費電。

三、雙聯雙控開關接線圖(含原理和接線方法)

1、雙聯雙控開關接線圖

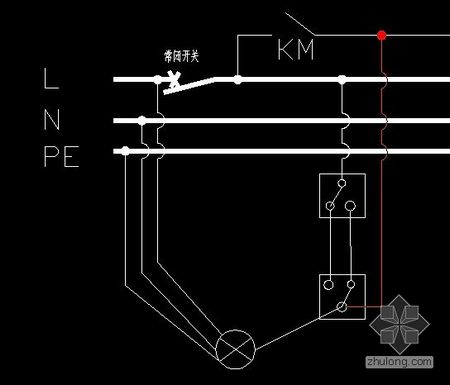

                         雙聯雙控開關接線圖1


2、雙聯雙控開關原理
    雙聯雙控開關的定義與單聯雙控開關的定義差不多，區別就是雙聯是2個按鈕的開關，單聯就只是一個按鈕的開關。那什么是雙聯雙控開關呢?其實很簡單，就是指在一個面板上，通過兩個按鈕來控制兩個用電設備，就是兩個開關控制這兩條電路。

3、雙聯雙控開關的接線

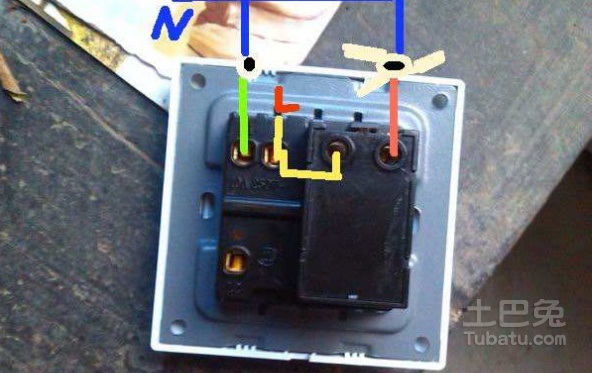

    先將一個雙控開關的中間接線柱連接到火線，再將另一個雙控開關的中間接線柱連接到燈頭(或螺口燈頭的中心舌片)，然后連接來回線，也就是用兩條綠色導線任意連接上下兩個接線柱;零線則直接連接到燈頭的另一個觸點(或螺口燈頭的螺紋)這樣就完成連接了。

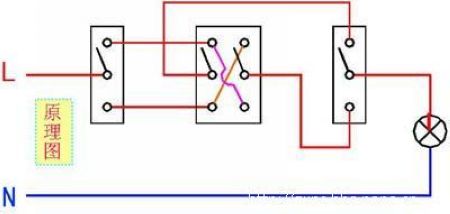

                                        雙聯雙控開關接線圖2


四、三聯雙控開關接線圖(含原理的接線方法)
1、三聯雙控開關接線圖

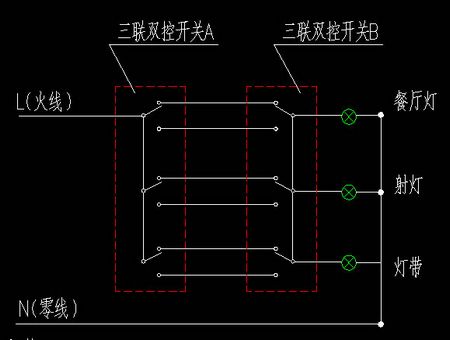

                         三聯雙控開關接線圖


2、三聯雙控開關的原理
三聯雙控開關的原理跟上面兩種雙控開關是一樣的，就一個控制面板同時集合%E。
雙聯開關一般用于樓梯(在樓上或樓下都能控制中間的燈的開關)和臥室在門口和床頭都能控制燈的開關。隨著聲光控的普及在樓梯間的運用減少，主要是在臥室和別墅的樓梯使用。
