單相電機電容接線圖和方法專家詳解

單相電機的電容起什么作用

    電容是用來分相的，目的是使兩個饒組中的電流產生近于90゜的相位差，以產生旋轉磁場。三相電中，每兩相之間的電流本身就有相位差，不用分相。 單相電機一般有兩個繞組,主繞組,和副繞組。

     線路串電容,可以使電流落后電壓90゜,單相電機的電容一般是串聯在副繞組上的,這樣就能使副繞組的電流和主繞組的電流產生90゜的相位差，這樣在電機的定子和轉子之間就有了旋轉轉矩，電機就能旋轉了。

    電容量變小可能會使電機轉速變慢，并聯一個電容就能解決問題。

    該電容為剖相電容!因交流電機轉子運轉是靠交變旋轉磁場推動的,而交變旋轉磁場是靠差相交流電產生的!單相電機只有一相電,無相差,故無法產生旋轉磁場!電機轉子無啟動轉距!   在另一繞組上并接電容后因電容兩端的電壓與充電電流滯后90度,因而另一相里就有了與原相錯落或提前90度的裂相電流!交變旋轉磁場就此產生!電機就有了啟動轉距!

怎么計算單項電機的起動電容和運轉電容

運行電容容量C=120000*I/2.4*f*U*cosφ

 式中：I為電流；f為頻率；U為電壓；cosφ為功率因數取0.5～0.7。

運行電容工作電壓大于或等于（2～2.3）U。 起動電容容量=（1.5～2.5）運行電容容量。

起動電容工作電壓大于或等于1.42 U。

(工作時電容兩端電壓為311V時為最佳) 工作電容按每100W1-4UF.啟動電容是工作電容4-10倍(電動機要求啟動轉距大取大值).  經驗數據,如果你的電機不超過200W,啟動電容不會超過100uF,如果運轉電容,你可以選擇幾個數值通電試驗,看哪一個電容的容量下整機電流最小,則該電容的容量就是最佳數值.)  單相分相電機電容器的容量可以用經驗公式C=35000I/2PUfcos&算出  如；I=250W/220V=1.2A   C=35000x1.2/2x1x50x220X0.8=24uf

220V交流單相電機起動方式大概分一下幾種：

    第一種，分相起動式，如圖所示，系由輔助起動繞組來輔助啟動，其起動轉矩不大。運轉速率大致保持定值。主要應用于電風扇，空調風扇電動機，洗衣機等電機。

　　第二種，電機靜止時離心開關是接通的，給電后起動電容參與起動工作，當轉子轉速達到額定值的70%至80%時離心開關便會自動跳開，起動電容完成任務，并被斷開。起動繞組不參與運行工作，而電動機以運行繞組線圈繼續動作，如圖2。

　　第三種，電機靜止時離心開關是接通的，給電后起動電容參與起動工作，當轉子轉速達到額定值的70%至80%時離心開關便會自動跳開，起動電容完成任務，并被斷開。而運行電容串接到起動繞組參與運行工作。這種接法一般用在空氣壓縮機，切割機，木工機床等負載大而不穩定的地方。如圖3。838電子

　　帶有離心開關的電機，如果電機不能在很短時間內啟動成功，那么繞組線圈將會很快燒毀。

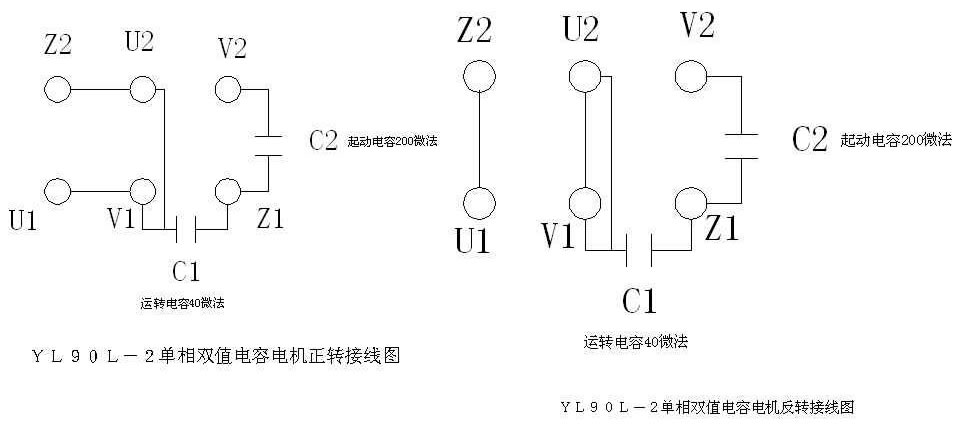

　　電容值：雙值電容電機，起動電容容量大，運行電容容量小，耐壓一般都大于400V。

　　正反轉控制：

　　圖4是帶正反轉倒順開關的接線圖，通常這種電機的起動繞組與運行繞組的電阻值是一樣的，就是說電機的起動繞組與運行繞組是線徑與線圈數完全一致的。一般洗衣機用得到這種電機。這種正反轉控制方法簡單，不用復雜的轉換開關。
